Сравнительный анализ вертикальной мельницы и мельницы Raymond
В горнодобывающей и строительной отраслях выбор правильного оборудования для помола имеет решающее значение для эффективности и рентабельности производства. Среди разнообразия мельниц особое место занимают вертикальные мельницы и мельницы Реймонда. Несмотря на то, что обе предназначены для измельчения материалов, между ними существуют фундаментальные различия в конструкции, принципе работы, производительности и областях применения. Понимание этих различий помогает сделать оптимальный выбор для конкретных технологических задач.
Принцип работы и конструктивные особенности

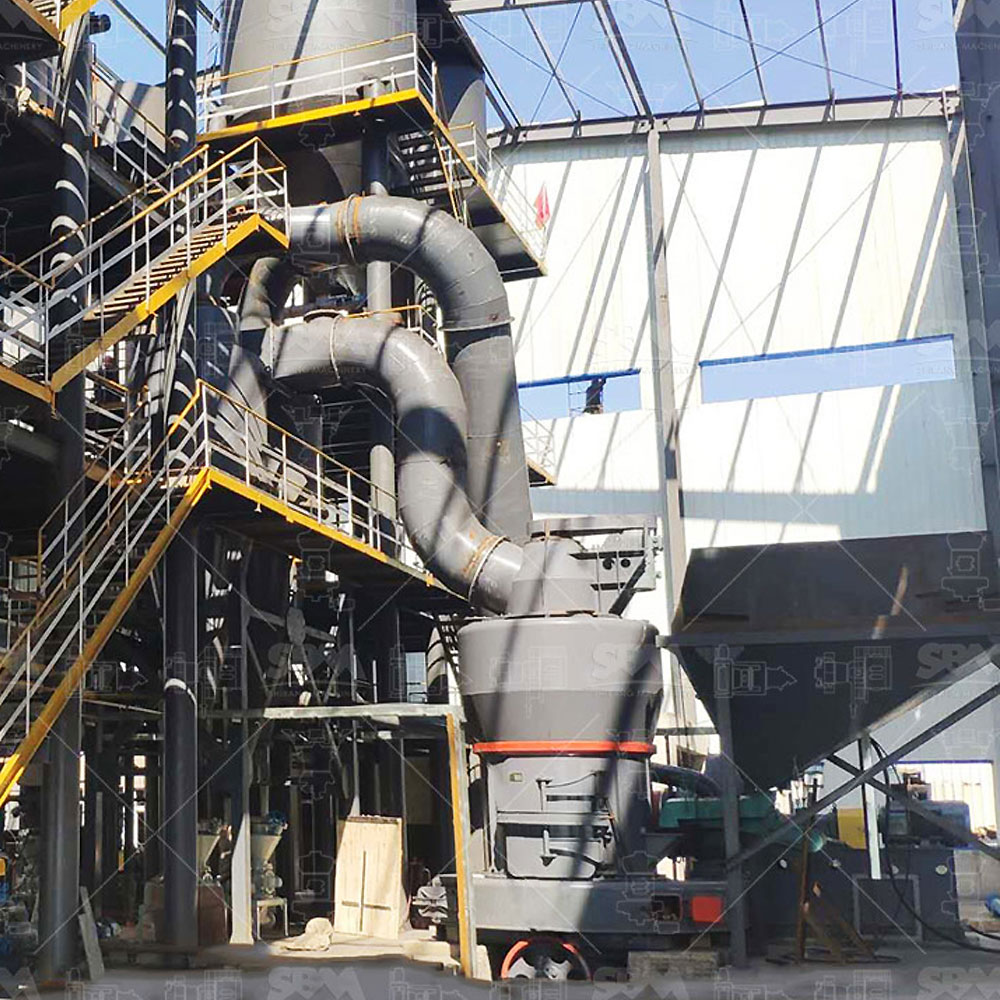

Мельница Raymond
Мельница Реймонда, также известная как кольцевая роликовая мельница, представляет собой традиционное оборудование для помола, которое существует уже несколько десятилетий.
Ключевые элементы конструкции:
- Основной редуктор: Приводит в движение главный вал и шлифовальное кольцо.
- Шлифовальные ролики: Подвижные элементы, которые прижимаются к шлифовальному кольцу под действием центробежной силы и пружин.
- Шлифовальное кольцо: Неподвижное или медленно вращающееся кольцо, по которому катятся ролики.
- Классификатор: Расположен в верхней части мельницы и отвечает за отделение достаточно измельченного материала от крупного.
- Пружинная система: Обеспечивает необходимое давление на ролики для эффективного помола.
Принцип работы: Исходный материал подается в центр мельницы и подхватывается лопастями вращающегося измельчительного стола. Под действием центробежной силы материал перемещается к периферии, в зону между роликами и шлифовальным кольцом. Ролики, прижатые пружинами, вращаются и раздавливают материал. Поток воздуха, создаваемый вентилятором, поднимает мелкие частицы вверх к классификатору, где происходит сепарация. Готовый продукт уносится воздухом в циклон, а крупные частицы падают обратно на помол.

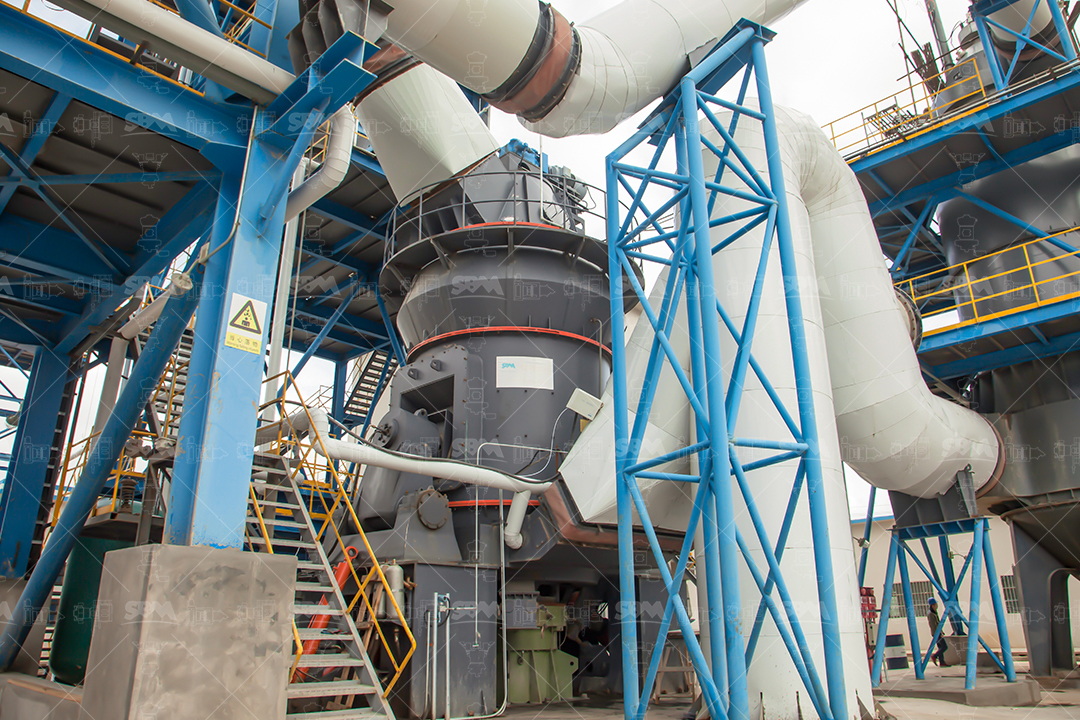

Вертикальная мельница
Вертикальная мельница — это более современное и универсальное оборудование, которое объединяет в себе процессы дробления, измельчения, сушки и классификации.
Ключевые элементы конструкции:
- Планетарный редуктор: Мощный редуктор, который напрямую вращает помольный стол.
- Помольный стол: Вращающийся стол, на который подается материал.
- Помольные валки: Установлены на осях и прижимаются к материалу на столе гидравлической или пневматической системой.
- Сепаратор: Расположен в верхней части мельницы и позволяет точно регулировать тонкость помола.
- Гидравлическая система: Обеспечивает необходимое усилие прижатия валков и позволяет поднимать их для облегчения запуска.
Принцип работы: Материал подается в центр вращающегося стола. Под действием центробежной силы он перемещается к его краю, где попадает под давление помольных валков. Валки раздавливают и истирают материал. Одновременно через сопла в корпусе мельницы подается горячий газ, который сушит материал и транспортирует мелкие частицы в сепаратор. Сепаратор отделяет частицы нужной фракции, которые выводятся из мельницы как готовый продукт, а крупные частицы возвращаются на стол для повторного измельчения.
Сравнительная таблица: Вертикальная мельница vs. Мельница Raymond
| Критерий | Мельница Raymond | Вертикальная мельница |
|---|---|---|
| Конструкция и принцип работы | Ролики катятся по шлифовальному кольцу, давление от пружин | Валки раздавливают материал на вращающемся столе, давление от гидравлики |
| Энергоэффективность | Ниже. Высокое энергопотребление из-за потерь на трение и вентиляцию | Выше на 30-50%. Прямой привод и эффективный помол снижают удельные затраты |
| Производительность | Ограничена, особенно для крупных производств | Значительно выше. Современные модели могут достигать очень высоких показателей |
| Тонкость помола | Обычно в диапазоне 80-325 меш | Шире. От 80 до 425 меш и выше, с более стабильным гранулометрическим составом |
| Функция сушки | Ограниченная. Требует отдельной сушильной установки для материалов с высокой влажностью | Отличная. Позволяет одновременно сушить и измельчать материалы с влажностью до 15-20% |
| Занимаемая площадь | Компактная, но часто требует места для вспомогательного оборудования | Более компактная вертикальная компоновка, экономит производственное пространство |
| Уровень шума и вибрации | Выше из-за работы пружин и роликов | Ниже, так как основные узлы находятся под постоянным контролем гидравлики |
| Стоимость | Ниже начальная инвестиция | Выше капитальные затраты, но ниже эксплуатационные расходы |
| Область применения | Помол невзрывоопасных и неабразивных материалов: известняк, кальцит, тальк, барит и т.д. | Широкая: от помола цемента и угля до шлака, металлургической промышленности и энергетики |
| Экологичность | Хуже. Более простая система аспирации может приводить к пылению | Лучше. Замкнутая система и эффективные фильтры минимизируют выбросы пыли |
Рекомендуемое оборудование от SBM Machinery
Для клиентов, которые ищут современное решение с оптимальным соотношением цены и качества, мы рекомендуем рассмотреть вертикальную валковую мельницу LM. Эта модель объединяет функции дробления, сушки, помола, отделения порошка и транспортировки, отличается простотой конструкции и компактной компоновкой. Ее производительность вышла на лидирующие позиции среди международных аналогов, а энергопотребление на 30–40% ниже, чем у шаровых мельниц.
Для тех, кто работает с традиционными материалами и ищет надежное решение с меньшими первоначальными вложениями, отличным выбором станет трапециевидная мельница MTM. Эта мельница Raymond использует высокоэффективный импеллерный вентилятор, что повышает эффективность использования воздуха с 62% до 85%. Она представляет собой независимую производственную систему, от сырья до готового порошка, требующую меньших первоначальных инвестиций в оборудование и инфраструктуру.
Ключевые выводы и рекомендации по выбору
Выбор между вертикальной мельницей и мельницей Реймонда зависит от конкретных задач и условий производства. Стоимость оборудования зависит от ваших требований к производительности, тонкости помола и характеристик обрабатываемого материала.
Когда стоит выбрать мельницу Реймонда:
- Бюджетные ограничения: Если первоначальные капиталовложения критичны, а объемы производства невелики
- Простота эксплуатации: Для предприятий, где важна простота конструкции и легкость в обслуживании
- Невысокие требования к тонкости: Когда достаточно получения продукта средней тонкости (до 325 меш)
- Низкая влажность сырья: Если материал не требует интенсивной сушки во время помола
Когда вертикальная мельница является предпочтительным выбором:
- Высокие объемы производства: Для крупных горнодобывающих, цементных или металлургических предприятий
- Энергоэффективность: Когда снижение эксплуатационных расходов является приоритетом
- Широкий спектр материалов: Для измельчения абразивных, влажных или разнородных материалов
- Интегрированные процессы: Когда требуется объединить процессы сушки и помола в одном агрегате
- Требования к экологии: На современных производствах с жесткими нормами по выбросам пыли
В целом, тенденция рынка смещается в сторону вертикальных мельниц благодаря их превосходству в эффективности, универсальности и производительности. Несмотря на более высокую начальную стоимость, они часто оказываются более выгодными в долгосрочной перспективе за счет значительной экономии на электроэнергии и эксплуатационных расходах. Мельница Реймонда остается надежным и проверенным решением для менее масштабных и специфических задач.
Часто задаваемые вопросы
1. Какая мельница лучше подходит для помола известняка с высокой влажностью?
Для материалов с высокой влажностью (более 8-10%) рекомендуется использовать вертикальную мельницу, так как она эффективно объединяет процессы сушки и помола. Мельница Raymond в таких случаях потребует установки дополнительного сушильного оборудования.
2. Можно ли достичь тонкости помола менее 400 меш на мельнице Raymond?
Традиционные мельницы Raymond обычно работают в диапазоне 80-325 меш. Для получения более тонких фракций рекомендуется рассмотреть современные модификации, такие как трапециевидная мельница MTM, или перейти на вертикальные мельницы, которые обеспечивают более широкий диапазон тонкости помола.
3. Какое оборудование требует меньше обслуживания в условиях постоянной эксплуатации?
Вертикальные мельницы имеют более сложную конструкцию, но современные модели, такие как LM, разработаны с учетом простоты обслуживания. Они оснащены гидравлической системой, позволяющей легко осуществлять доступ к внутренним узлам. Мельницы Raymond проще в конструкции, но могут требовать более частой замены изнашиваемых деталей при работе с абразивными материалами.
4. Какой тип мельницы более экономичен при работе с небольшими объемами производства?
Для небольших объемов производства (до 5-10 т/ч) и при ограниченном бюджете мельница Raymond часто оказывается более экономичным решением благодаря меньшим первоначальным инвестициям и простоте эксплуатации.
5. Какое оборудование вы рекомендуете для помола угля на электростанциях?
Для помола угля на электростанциях оптимальным выбором является вертикальная валковая мельница, которая эффективно сочетает функции сушки и помола, а также обеспечивает необходимую производительность и тонкость помола для систем пылеугольного сжигания.
