Тонкость помола — ключевой параметр при выборе промышленной мельницы. Современное оборудование способно достигать различных степеней дисперсности в зависимости от типа мельницы, обрабатываемого материала и технологических задач. В данной статье рассматриваются возможности различных типов мельниц, факторы, влияющие на результат, и представлены современные решения для достижения требуемой дисперсности продукта.
Факторы, влияющие на тонкость помола
На конечную дисперсность продукта влияют:
- Конструкция мельницы (шаровые, вертикальные, ударные, струйные, роликовые)
- Скорость вращения рабочих органов
- Характеристики исходного материала (твердость, влажность, абразивность, вязкость)
- Продолжительность помола и режим работы (непрерывный или циклический)
- Использование классификаторов для сепарации частиц и система рециркуляции
- Энергонапряженность процесса
Важно понимать, что для разных отраслей требования к тонкости помола кардинально различаются. Например, в производстве строительных материалов часто достаточно дисперсности в 30-100 микрон, тогда как в фармацевтике, производстве высококачественных покрытий или наполнителей могут требоваться частицы субмикронного размера.
Отрасли применения и требования к дисперсности
Оборудование для тонкого и сверхтонкого помола находит применение в широком спектре отраслей:
- Строительные материалы: производство цемента, микрокремнезема, минеральных порошков для асфальтобетона, сухих строительных смесей. Требуемая тонкость: обычно 30-400 меш (около 20-500 микрон).
- Горнодобывающая и металлургическая промышленность: подготовка руд к обогащению, производство металлических порошков, измельчение шлаков. Диапазон: от крупного помола до тонкого (45-150 микрон).
- Химическая промышленность: производство пигментов, наполнителей, катализаторов, химических реактивов. Часто требуется тонкость от 10 до 100 микрон и менее.
- Пищевая и фармацевтическая промышленность: получение специй, пищевых добавок, активных фармацевтических ингредиентов (API). Требования самые строгие — от единиц до десятков микрон, с высокими требованиями к чистоте продукта.
- Энергетика: приготовление угольной пыли для котлов, известнякового порошка для десульфурации дымовых газов. Тонкость: 75-200 меш.
- Производство новых материалов: нанокомпозиты, функциональные порошки. Требуется сверхтонкий и нанопомол (менее 1 микрона).
Типы мельниц и их возможности по тонкости помола
Выбор конкретного типа оборудования определяется целевой дисперсностью, производительностью и свойствами материала.

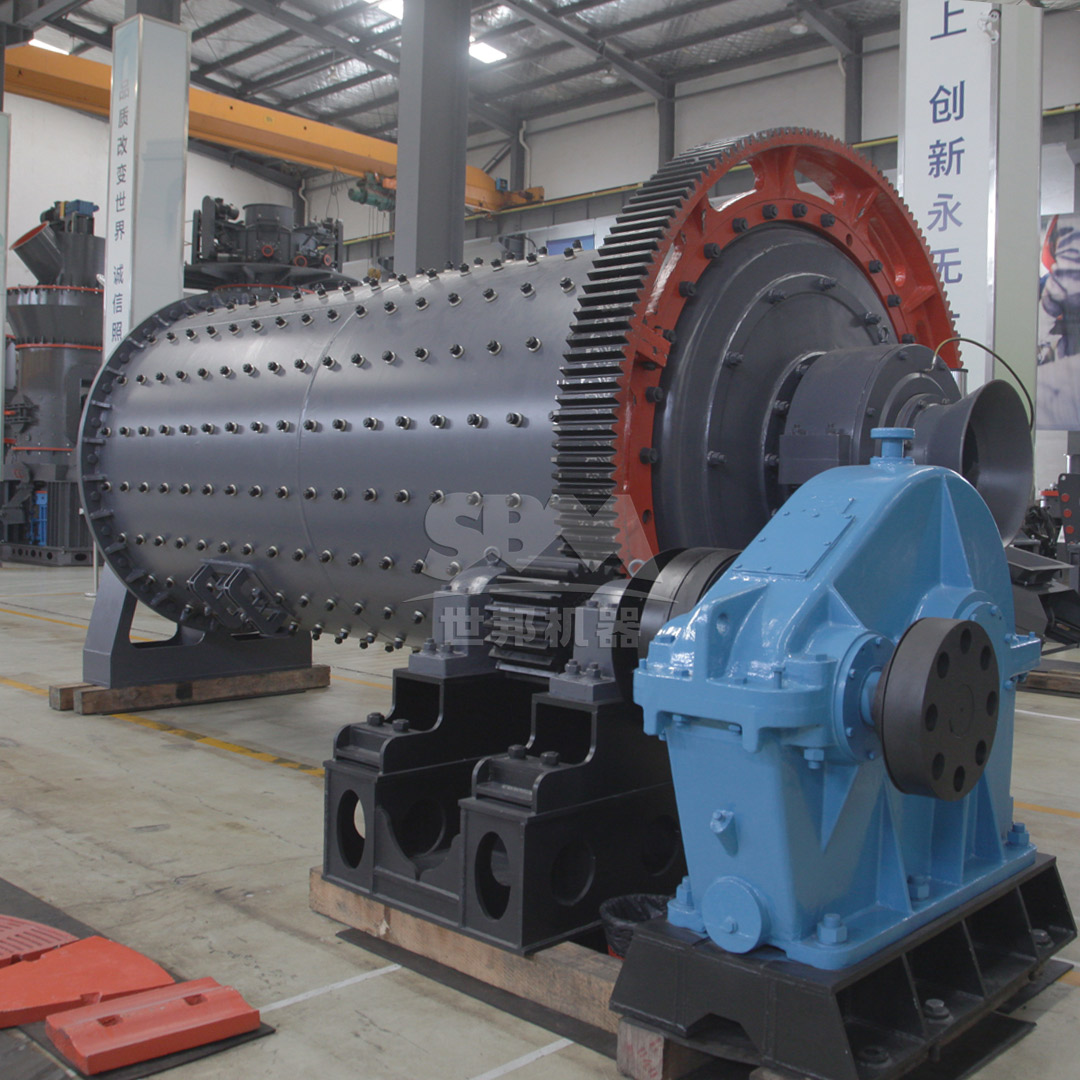

Шаровые и стержневые мельницы
Классическое решение для среднего и тонкого помола. Обычно обеспечивают помол от 40 до 100 микрон. При длительном измельчении в замкнутом цикле с классификатором могут достигать 10-20 микрон. Основные преимущества — универсальность и надежность. Однако они отличаются высоким энергопотреблением и значительными габаритами. Современные модернизированные шаровые мельницы, такие как предлагаемые нашей компанией, используют улучшенные износостойкие материалы для мелющих тел и футеровки, что снижает эксплуатационные расходы и позволяет эффективнее работать на тонких фракциях.
Вертикальные валковые мельницы (ВВМ)
Эффективно работают в диапазоне 30-100 микрон, являясь стандартом в цементной промышленности и при помоле минерального сырья. Они совмещают в себе функции сушки, помола и сепарации, что делает их высокоэффективными. Вертикальная валковая мельница серии LM от SBM Machinery — яркий пример такого оборудования. Она интегрирует процессы дробления, сушки, помола, сепарации и транспортировки в одной компактной установке. Ее ключевые преимущества для достижения стабильной тонкости помола включают низкое энергопотребление (на 30-40% ниже, чем у шаровых мельниц), возможность работы с влажным материалом благодаря функции сушки, а также автоматическую систему управления, позволяющую точно поддерживать заданные параметры. Тонкость готового продукта у вертикальной валковой мельницы LM легко регулируется в диапазоне от 30 до 400 меш, что делает ее идеальным выбором для крупнотоннажного производства строительных материалов, помола угля и минеральных порошков.
Ролико-кольцевые мельницы (типа Raymond, MTW, MTM)
Традиционно используются для помола неабразивных материалов средней твердости (тальк, кальцит, мрамор) до дисперсности 150-400 меш (около 40-100 микрон). Современные европейские трапецеидальные мельницы, такие как мельница серии MTW, благодаря использованию конической зубчатой передачи, дугообразного воздуховода и эффективных классификаторов, позволяют достигать более стабильной и тонкой фракции. Европейская трапецеидальная мельница MTW — это запатентованная разработка, которая обеспечивает высокую эффективность измельчения и большую производительность в диапазоне 30-400 меш. Ее конструктивные особенности, такие как износостойкие лопатки комбинированного типа и спиральная камера, минимизируют потери и продлевают срок службы изнашиваемых частей, что критически важно для поддержания постоянной тонкости помола на протяжении всего срока эксплуатации.
Струйные мельницы и мельницы ударного действия
Позволяют получать наиболее тонкие фракции — от 1 до 30 микрон, а в некоторых конфигурациях до субмикронного уровня (менее 1 микрона). Принцип действия основан на соударении частиц друг с другом в высокоскоростном потоке газа или воздуха. Они незаменимы для термочувствительных, абразивных и высокотвердых материалов, где необходимо избежать загрязнения продукта износом мелющих органов.

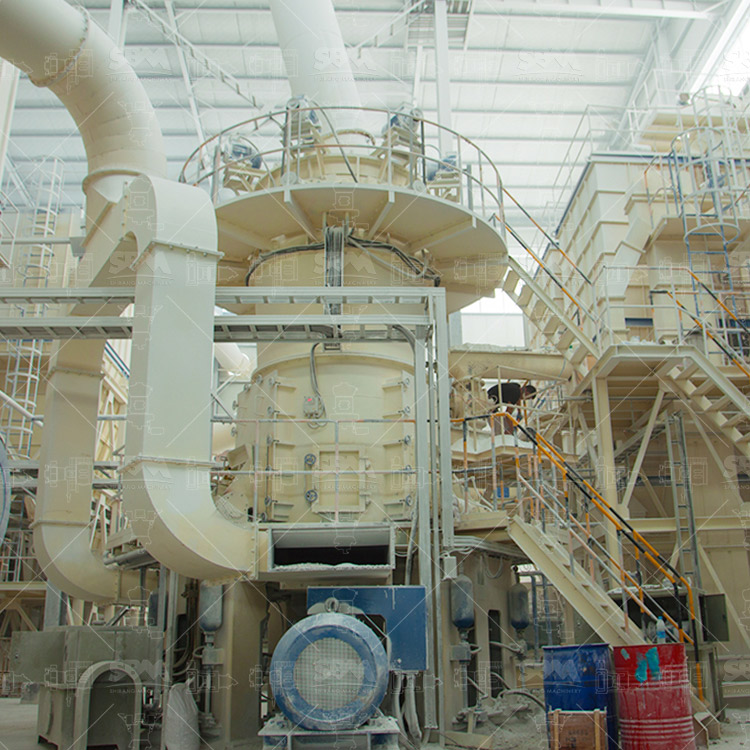

Оборудование для сверхтонкого помола (SCM, LUM)
Для задач, требующих дисперсности от 325 до 2500 меш и более (D97 от 5 до 45 микрон), применяются специализированные ультратонкие мельницы. Например, кольцевая роликовая микромельница SCM и ультратонкая вертикальная мельница LUM разработаны именно для таких применений. Они сочетают в себе помол в материальном слое, высокоточную классификацию и эффективную сепарацию. Вертикальная мельница для сверхтонкого помола LUM обеспечивает высочайшую чистоту продукта за счет минимального износа и загрязнения, а ее энергопотребление на 30-50% ниже по сравнению с традиционными решениями для аналогичной тонкости. Такое оборудование является оптимальным для производства высококачественных наполнителей, пигментов, специальных химикатов и фармацевтических субстанций.
Как достичь и контролировать требуемую тонкость?
Современные технологические линии редко ограничиваются одной мельницей. Для достижения заданных параметров и обеспечения экономической эффективности применяются:
- Многоступенчатое измельчение: последовательное уменьшение размера частиц на разных аппаратах (например, щековая дробилка -> конусная дробилка -> шаровая мельница -> сверхтонкая мельница).
- Замкнутый цикл с классификатором: Неотъемлемый элемент современных помольных установок. Динамические или центробежные сепараторы (классификаторы) непрерывно отделяют частицы требуемой тонкости, а более крупная фракция возвращается на домол. Это позволяет резко повысить эффективность процесса и точно контролировать гранулометрический состав.
- Автоматизированные системы управления (АСУ ТП): Они в реальном времени отслеживают нагрузку на двигатель, давление, расход воздуха и другие параметры, автоматически подстраивая работу мельницы и классификатора для выхода на заданный показатель тонкости.
Выбор оптимального решения и сотрудничество с производителем
Определение необходимой тонкости помола — лишь первый шаг. Ключевыми для выбора оборудования также являются требуемая производительность, свойства сырья, требования к форме частиц, чистоте продукта и общий бюджет проекта. Стоимость помольного оборудования не является фиксированной и зависит от комплектации, требуемой производительности, тонкости конечного продукта и специфических требований технологической линии.
Компания SBM Machinery, обладая опытом реализации проектов в более чем 180 странах, предлагает комплексный подход. Наши инженеры готовы проанализировать вашу задачу, а для наиболее точного подбора оборудования мы рекомендуем проведение тестовых испытаний помола вашего материала на нашем опытном или производственном оборудовании. Это позволяет на практике определить достижимую тонкость, производительность, удельный расход энергии и дать гарантированные рекомендации по конфигурации линии.
Часто задаваемые вопросы (FAQ)
1. Мы планируем производить минеральный порошок для асфальтобетона. Какая тонкость нам нужна и какое оборудование вы посоветуете?
Для минерального порошка в асфальтобетоне, согласно ГОСТ, обычно требуется тонкость помола, при которой остаток на сите 0,071 мм не превышает 10-15%. Это соответствует диапазону примерно 150-200 меш. Оптимальным решением с точки зрения производительности и энергоэффективности часто является вертикальная валковая мельница серии LM или европейская трапецеидальная мельница MTW. Они обеспечивают стабильный гранулометрический состав, имеют функцию сушки (что важно для влажного сырья) и низкие эксплуатационные расходы.
2. Можно ли на одной мельнице получать продукт разной тонкости, перестраивая ее под разные задачи?
Да, большинство современных мельниц, особенно ролико-кольцевого и вертикального типа, позволяют регулировать тонкость помола в определенном диапазоне. Регулировка осуществляется главным образом за счет изменения скорости классификатора, зазоров между помольными элементами или давления помола. Например, на мельнице MTW или мельнице LUM это делается достаточно просто с пульта управления. Однако важно понимать, что при смене целевой дисперсности может меняться и производительность агрегата.
3. Наш материал обладает высокой абразивностью. Не приведет ли это к быстрому износу мельницы и загрязнению продукта?
Это серьезный и обоснованный вопрос. Для абразивных материалов (кварц, полевой шпат и др.) критически важны конструкционные решения, снижающие износ. В нашем оборудовании, таком как мельница MTW, используются износостойкие комбинированные лопатки и специальные покрытия на роликах и кольце. В вертикальной мельнице LM ролик не контактирует напрямую с помольным столом, что также снижает износ. Для сверхабразивных материалов стоит рассмотреть струйные мельницы, где износ происходит в основном в камере сопел, не контактирующих с продуктом. Мы всегда подбираем материалы и конструкцию рабочих органов под конкретный материал заказчика.
