Как выбрать систему автоматического управления для линии помола?

Выбор оптимальной системы автоматического управления для линии помола является комплексной задачей, требующей учёта технологических особенностей процесса, характеристик измельчаемого материала и экономических аспектов. Правильно спроектированная и внедрённая автоматизация позволяет достичь стабильного качества продукта, минимизировать энергозатраты и повысить общую надёжность производства. В данной статье рассматриваются ключевые критерии выбора, этапы внедрения и функциональные возможности современных систем управления, а также даются рекомендации по интеграции с конкретным помольным оборудованием.

1. Анализ технологических требований и специфики материала

Прежде всего, необходимо чётко определить задачи, которые должна решать система автоматизации в контексте вашего производства. Ключевыми параметрами являются контроль тонкости помола и однородности продукта, регулировка производительности линии, управление загрузкой мельниц и дозированием сырья, а также мониторинг критических параметров, таких как температура и вибрация. Особое внимание следует уделить характеристикам измельчаемого материала — его твёрдости, абразивности, начальной влажности и требуемой конечной дисперсности. Например, для получения ультратонких порошков (например, с тонкостью до 3250 меш) необходима система, способная точно управлять классификацией и обеспечивать стабильность параметров на всём протяжении технологической цепи. Оборудование для ультратонкого помола, такое как кольцевая роликовая микромельница SCM, предъявляет высокие требования к точности дозирования и поддержанию постоянного воздушного потока, что должно быть учтено при выборе элементов управления.

2. Ключевые компоненты и архитектура системы

Современная эффективная система автоматизации линии помола, как правило, строится на базе программируемых логических контроллеров (ПЛК), которые обеспечивают надёжное и гибкое управление. В её состав входят:

• Человеко-машинный интерфейс (ЧМИ) для визуализации процесса и ручного вмешательства.
• Датчики контроля процесса: датчики расхода, уровня, давления, температуры, виброакустические датчики.
• Частотно-регулируемые приводы для управления электродвигателями питателей, вентиляторов и главного привода мельницы.
• Исполнительные механизмы: регулирующие клапаны, шиберы, заслонки.
• Программное обеспечение SCADA для сбора, архивирования и анализа исторических данных.

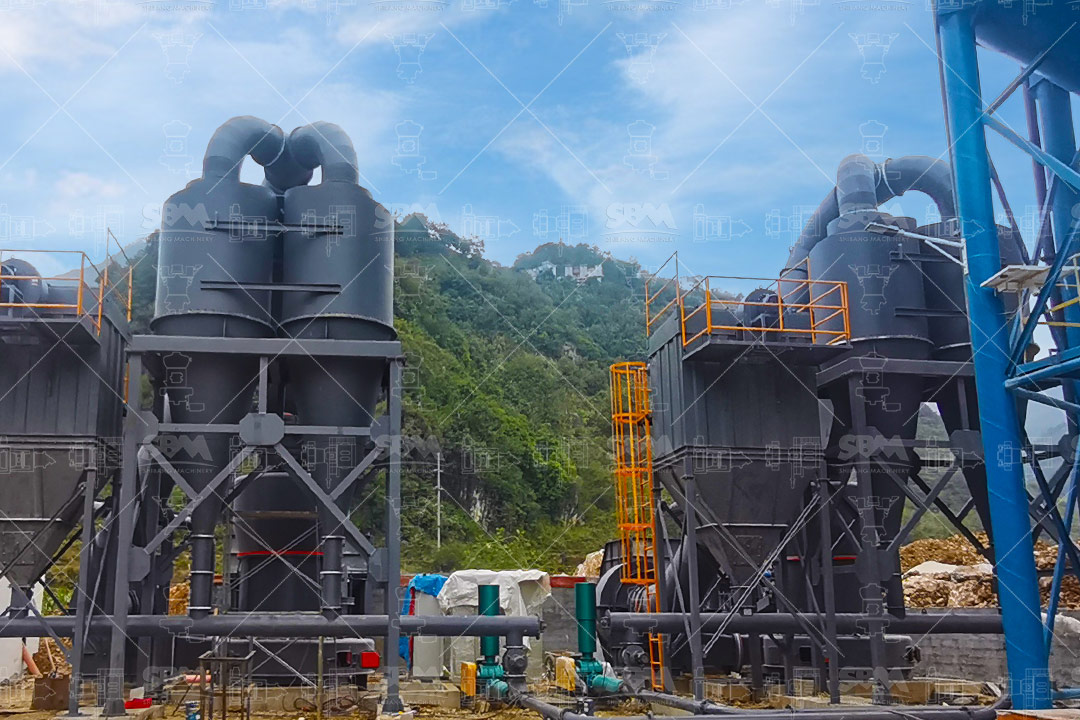

Архитектура должна обеспечивать как локальное, так и дистанционное управление. Например, для сложных помольных установок, таких как вертикальная валковая мельница LM, которая интегрирует функции сушки, помола и сепарации, система управления должна координировать работу всех агрегатов, поддерживая оптимальный тепловой баланс и обеспечивая заданную производительность. Стоимость такой системы управления не является фиксированной и зависит от масштаба проекта, требуемой степени автоматизации и конкретных функциональных требований, связанных с производительностью и целевой тонкостью продукта.

3. Критерии выбора и функциональные возможности

При оценке различных решений следует ориентироваться на следующие критерии:

• Масштабируемость и совместимость: Система должна легко интегрироваться с существующим оборудованием и допускать возможность расширения при модернизации линии.
• Надёжность: Оборудование управления и датчики должны быть устойчивы к тяжёлым условиям помольного цеха: запылённости, вибрациям, перепадам температур.
• Энергоэффективность: Алгоритмы управления должны оптимизировать энергопотребление, например, регулируя работу главного привода и вентиляторов в зависимости от нагрузки.
• Удобство эксплуатации: Интуитивный интерфейс оператора, простота диагностики неисправностей и доступность сервисных функций.

К необходимым функциональным возможностям относятся:

• Автоматический последовательный запуск и остановка всей технологической цепи.
• Защита от аварийных ситуаций (перегрузка двигателя, перегрев подшипников, отсутствие материала).
• Ведение детального журнала событий и параметров процесса для последующего анализа.
• Возможность дистанционного мониторинга и управления через сеть.
• Адаптивное регулирование параметров помола для компенсации изменения характеристик исходного сырья.

Для реализации таких функций при работе с высокопроизводительным оборудованием, таким как вертикальная валковая мельница LM, требуется продвинутая система управления, способная обрабатывать данные с множества датчиков и оперативно корректировать работу привода и сепаратора.

4. Этапы внедрения и экономическое обоснование

Внедрение системы автоматического управления — поэтапный процесс:

1. Технический аудит существующей линии и формулировка целей автоматизации.
2. Разработка детального технического задания.
3. Проектирование системы, включая выбор аппаратной платформы и разработку программного обеспечения.
4. Монтаж, программирование и настройка оборудования.
5. Пусконаладка, комплексное тестирование и пробный запуск.
6. Обучение персонала работе с новой системой.
7. Обеспечение технической поддержки и сервисного обслуживания.

Экономическая эффективность оценивается не только по первоначальным инвестициям. Ключевыми факторами окупаемости являются:

• Снижение удельного энергопотребления за счёт оптимизированного управления приводом мельницы и вспомогательными механизмами.
• Экономия сырья благодаря повышению точности дозирования и стабилизации качества помола.
• Сокращение эксплуатационных расходов за счёт уменьшения простоев, прогнозируемого обслуживания и снижения брака.
• Повышение конкурентоспособности продукции за счёт стабильного и воспроизводимого качества.

Цена на систему автоматизации для линии помола определяется индивидуально и напрямую зависит от требуемой производительности, целевой тонкости продукта и сложности технологического процесса. Для получения точного коммерческого предложения необходим детальный анализ вашей производственной задачи.

5. Рекомендации по выбору оборудования и интеграции

Для достижения наилучших результатов рекомендуется выбирать системы управления, которые предлагаются или рекомендованы производителем основного помольного оборудования. Это гарантирует оптимальную совместимость и реализацию всех технологических возможностей агрегата. Например, для эффективного управления процессом получения ультратонких порошков на базе кольцевой роликовой микромельницы SCM необходима система, способная точно регулировать скорость классификатора и давление в помольной камере, что напрямую влияет на конечную дисперсность продукта. Аналогично, для управления высокопроизводительной вертикальной валковой мельницей LM требуется система, координирующая работу механизма подачи, валков, сепаратора и системы пылеулавливания, обеспечивая при этом максимальную энергоэффективность.

Сотрудничество с поставщиками, которые обладают глубоким опытом в области промышленного измельчения и предлагают комплексные решения «под ключ», включая поставку оборудования, его автоматизацию, монтаж и сервис, является залогом успешного проекта. Такой подход позволяет создать гармоничную систему, где аппаратная часть и управление работают как единое целое, обеспечивая долгосрочную стабильность и рентабельность производства.

Часто задаваемые вопросы (FAQ)

1. Какова примерная стоимость автоматизации типовой линии помола?
   Стоимость системы автоматического управления не является фиксированной. Она формируется на основе технического задания и зависит от множества факторов: типа и количества мельниц, сложности технологической схемы (наличие контуров дозирования, сушки, классификации), требуемой степени детализации мониторинга и уровня автоматизации (от базового управления до системы с элементами искусственного интеллекта). Ключевыми параметрами для расчёта являются планируемая производительность линии и целевая тонкость помола.
2. Можно ли автоматизировать старую мельницу, и с какими сложностями можно столкнуться?
   Да, модернизация существующего оборудования возможна и часто экономически оправдана. Основные сложности связаны с интеграцией новых датчиков и приводов в устаревшую механическую часть, необходимостью монтажа кабельных трасс, а также возможным отсутствием цифровых интерфейсов на старом электрооборудовании. Технический аудит, проведённый специалистами, позволяет оценить объём работ и разработать оптимальный план модернизации.
3. Какие основные преимущества даёт автоматическое управление помолом по сравнению с ручным?
   Автоматизация обеспечивает стабильность качества продукции за счёт исключения «человеческого фактора», снижает удельное энергопотребление за счёт оптимизации режимов работы оборудования, минимизирует потери сырья благодаря точному дозированию, а также повышает безопасность труда за счёт автоматического отключения при аварийных ситуациях. Кроме того, система ведёт журнал всех параметров, что позволяет анализировать процесс и выявлять резервы для дальнейшей оптимизации.
4. Насколько сложно обучить персонал работе с новой системой управления?
   Современные человеко-машинные интерфейсы (ЧМИ) интуитивно понятны и визуализируют технологический процесс в понятной форме. Как правило, поставщик системы включает в договор этап обучения операторов и инженеров. Обучение охватывает как повседневные операции (запуск, остановка, изменение задания), так и действия в нештатных ситуациях, основы диагностики. После обучения персонал уверенно работает с системой.
5. Обеспечивает ли автоматизация помола экономию энергии, и в чём она выражается?
   Да, экономия является одним из ключевых факторов окупаемости. Она достигается за счёт: плавного пуска двигателей с помощью частотных преобразователей, оптимизации нагрузки мельницы (избегание работы «вхолостую» или с перегрузкой), точного регулирования производительности вентиляторов и насосов, а также автоматического отключения вспомогательного оборудования в периоды простоя. В зависимости от исходного состояния линии экономия на энергозатратах может составлять от 10% до 25%.
