Вертикальная мельница представляет собой современное высокоэффективное оборудование для измельчения широкого спектра минеральных материалов. Ее конструкция, объединяющая функции сушки, помола, сепарации и транспортировки, обеспечивает значительное преимущество в энергоэффективности и компактности по сравнению с традиционными шаровыми мельницами. Данная статья подробно рассматривает устройство, принцип действия и ключевые преимущества вертикальных мельниц, а также их применение в различных отраслях промышленности.
Устройство вертикальной мельницы
Конструкция современной вертикальной мельницы является результатом многолетних инженерных разработок, направленных на оптимизацию процесса измельчения. Ее основные компоненты образуют слаженную систему:
- Прочная рама и основание – служат несущей конструкцией, обеспечивающей устойчивость и виброустойчивость всего агрегата.
- Вращающийся помольный стол – центральный элемент, на который подается материал. Привод стола осуществляется через редуктор.
- Помольные валки (ролики) – установлены над столом и оказывают давление на материал. Система гидравлики позволяет точно регулировать это давление для оптимизации процесса помола.
- Динамический сепаратор – высокоточный узел, который классифицирует частицы по размеру в воздушном потоке. Крупные фракции возвращаются на доизмельчение, а мелкие выводятся как готовый продукт.
- Система подачи материала – включает шнековый питатель, обеспечивающий дозированную и равномерную подачу сырья в центр стола.
- Интегрированная система сушки – горячие газы, подаваемые в корпус, проходят через слой материала, эффективно удаляя влагу еще на этапе измельчения.
- Система привода и редуктор – обеспечивают плавное вращение помольного стола с необходимой скоростью.
- Автоматическая система управления – контролирует все параметры работы: от подачи сырья и температуры газов до тонкости конечного продукта.
Принцип работы вертикальной мельницы
Работа вертикальной мельницы представляет собой непрерывный циклический процесс, который можно разделить на несколько ключевых этапов:
- Подача и распределение: Исходный материал через шнековый питатель поступает в центр вращающегося стола. Под действием центробежной силы сырье равномерно распределяется по его поверхности, двигаясь к периферии.
- Измельчение и сушка: При прохождении под помольными валками материал подвергается интенсивному дроблению и истиранию. Одновременно поток горячих газов, подаваемых снизу или сбоку, высушивает материал, что критически важно для эффективного помола влажного сырья.
- Пневмотранспорт и сепарация: Воздушный поток увлекает измельченные частицы вверх, к сепаратору. Здесь происходит точное разделение: частицы, достигшие требуемой тонкости, проходят через сепаратор, а более крупные фракции отбрасываются и падают обратно на стол для повторного измельчения.
- Сбор продукта: Готовый тонкодисперсный порошок уносится газовым потоком в систему фильтров (циклоны, рукавные фильтры), где улавливается и направляется в бункеры для хранения. Очищенные газы могут быть рециркулированы или выведены.
Такой принцип работы вертикальной мельницы обеспечивает замкнутый цикл с минимальными потерями и высокой степенью автоматизации.
Области применения и обрабатываемые материалы
Вертикальные мельницы нашли широкое применение в отраслях, где требуется крупнотоннажное и экономичное измельчение минерального сырья. Ключевые секторы включают:
- Цементная промышленность: помол цементного клинкера, гранулированного доменного шлака, сырьевой смеси (известняк, глина).
- Энергетика: приготовление угольной пыли для сжигания в пылеугольных котлах, а также помол известняка для процессов десульфурации дымовых газов.
- Металлургия: измельчение кокса, известняка и других флюсов.
- Производство строительных материалов: помол различных нерудных материалов для сухих строительных смесей, гипса, наполнителей.
- Химическая промышленность: переработка минерального сырья с получением порошков заданной дисперсности.
Эффективность работы вертикальной валковой мельницы напрямую зависит от физико-химических свойств обрабатываемого материала, таких как влажность, абразивность и требуемая тонкость помола.
Преимущества вертикальных мельниц
Переход на технологию вертикального помола обусловлен рядом неоспоримых конкурентных преимуществ:
- Высокая энергоэффективность: Потребление электроэнергии на 30-50% ниже, чем у традиционных шаровых мельниц, так как энергия расходуется непосредственно на измельчение, а не на вращение барабана с мелющими телами.
- Компактность и меньшие капитальные затраты: Занимаемая площадь и строительный объем могут быть в 2 раза меньше, чем для шаровой мельницы аналогичной производительности.
- Интеграция процессов: Возможность одновременного выполнения операций сушки, помола и классификации в одном агрегате упрощает технологическую схему.
- Точный контроль качества продукта: Современные динамические сепараторы позволяют гибко и оперативно регулировать тонкость помола в широком диапазоне.
- Экологичность: Полностью герметичная конструкция и работа под отрицательным давлением исключают пылевыделение. Уровень шума также значительно ниже.
- Быстрый запуск и остановка: В отличие от шаровых мельниц, не требуют длительного времени на запуск и могут быть быстро остановлены.
Рекомендуемое оборудование от SBM Machinery
В ассортименте компании SBM Machinery представлены передовые решения для помола, разработанные с учетом последних технологических тенденций и требований промышленности. Для задач, где требуется высокая производительность и функция сушки, идеально подходит вертикальная валковая мельница серии LM. Это оборудование объединяет функции дробления, сушки, помола и сепарации, демонстрируя выдающуюся энергоэффективность и надежность. Оно особенно востребовано в цементной и энергетической отраслях.

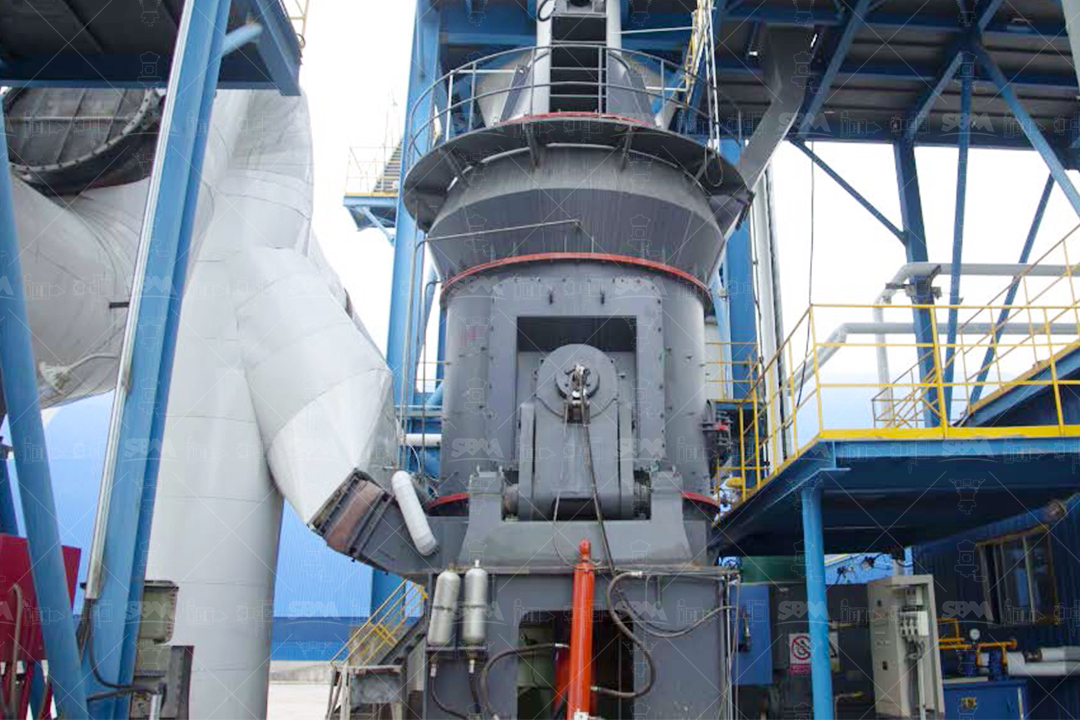

Для производства сверхтонких порошков с высочайшими требованиями к чистоте и однородности частиц мы рекомендуем ультратонкую вертикальную мельницу серии LUM. Эта мельница, созданная на основе проверенной вертикальной конструкции с применением передовых технологий помольных роликов и классификации, позволяет получать продукт тонкостью от 325 до 2500 меш. Ее ключевые достоинства – высокая чистота материала, исключительная энергоэффективность и экологичность работы.
Стоимость оборудования для вертикального помола не является фиксированной и зависит от комплекса факторов: требуемой производительности (тонн в час), целевой тонкости готового продукта (меш или микрон), физических свойств материала (влажность, абразивность), а также необходимости включения дополнительных модулей, таких как система сушки или особой конфигурации сепаратора. Наши инженеры готовы подобрать оптимальную модель вертикальной мельницы, основываясь на ваших конкретных технологических задачах.
Часто задаваемые вопросы (FAQ)
- С какими материалами может работать вертикальная мельница?
Вертикальные мельницы предназначены для измельчения широкого спектра невзрывоопасных и негорючих материалов средней твердости: цементное сырье, клинкер, шлак, уголь, известняк, доломит, каолин, бентонит и многие другие минералы. Ключевыми ограничивающими факторами являются высокая абразивность и начальная крупность куска, которая обычно не должна превышать 5-7% от диаметра стола. - Какова реальная экономия энергии по сравнению с шаровой мельницей?
Экономия электроэнергии при переходе на вертикальную мельницу обычно составляет от 30% до 50% на тонну продукта. Конкретная цифра зависит от свойств материала и тонкости помола. Максимальная экономия достигается при помоле до средней тонкости (например, для цемента) и при работе с материалами, требующими сушки. - Как решается проблема износа помольных элементов (валков и стола)?
Износ – естественный процесс. Для его минимизации используются высоколегированные износостойкие материалы (например, наплавка твердым сплавом). Конструкция многих современных моделей, таких как вертикальная валковая мельница LM, позволяет осуществлять ремонт путем наплавки без демонтажа валков, а также предусматривает возможность поворота изнашиваемых сегментов для продления срока службы. Система гидравлики компенсирует износ, поддерживая постоянное давление помола. - Можно ли быстро менять тонкость помола на одной мельнице?
Да, это одно из ключевых преимуществ. Изменение тонкости помола осуществляется путем регулировки скорости вращения динамического сепаратора (в мельницах с таковым) или изменения положения статических лопаток. Эта операция производится с пульта управления и занимает минимум времени, позволяя гибко перестраивать производство под разные марки продукта. - Требуется ли специальный фундамент для установки вертикальной мельницы?
Да, как и для любого тяжелого вращающегося оборудования, требуется капитальный фундамент, рассчитанный на динамические нагрузки. Однако благодаря компактной конструкции и меньшей массе по сравнению с шаровой мельницей аналогичной мощности, требования к фундаменту для вертикальной мельницы часто оказываются менее жесткими, что может снизить строительные затраты.
